MB088 (MM32LINK-MINI)

MM32-LINK Series 基于 ARM 开源调试器方案 ARMmbed/DAPLink (开源地址) 。

A 资源下载

资源 链接
原理图 【Rev.A】
升级工具 【Rev1.01】
编程器 【Rev1.08】
出厂固件 【Rev.230630】
交互式 BOM 【Rev.A】

B 简介

【DAPLINK 简介】

Arm Mbed DAPLink is an open-source software project that enables programming and debugging application software on running on Arm Cortex CPUs. Commonly referred to as interface firmware, DAPLink runs on a secondary MCU that is attached to the SWD or JTAG port of the application MCU. This configuration is found on nearly all development boards. It creates a bridge between your development computer and the CPU debug access port.

The project is constantly under heavy development by Arm, its partners, numerous hardware vendors and the open-source community around the world. DAPLink has superseded the mbed CMSIS-DAP interface firmware project. You are free to use and contribute.

【译】

Arm Mbed DAPLink 是一个开源软件项目，可以在 Arm Cortex CPU 上运行编程和调试应用软件。DAPLink 的接口固件运行在调试器 MCU 上，该调试器 MCU 通过 SWD 或 JTAG 端口连接到调试目标 MCU。这种配置在几乎所有的板载调试器开发板上都可以找到，它能在您的开发计算机上与 CPU 调试访问端口之间建立桥接通道。

本项目不断受到 Arm及其合作伙伴、众多硬件供应商，还有全球开源社区的大力开发，DAPLink 已取代 mbed CMSIS-DAP 接口固件项目，用户可以自由使用和贡献。

(1) DAPLINK 功能

  • 全系列 Arm-Cortex 内核芯片的调试和烧录，ARM 官方维护，后续新内核依然会支持
  • 适配 DAPLINK V2 WINUSB 版本，速度对比 HID 版本提升 3 到 10 倍，极大地节约下载时间
  • USB 转串口（CDC），以 COM 端口形式出现在 Windows 机器上，或以 /dev/tty 接口形式出现在 Linux 机器上，或以 /dev/usbmodem 形式出现在 Mac OS 机器上
  • U 盘拖放烧录功能，可以直接将 hex 或者 bin 文件拖放到 U 盘实现烧录
  • 支持 WEBUSB 功能，除火狐浏览器外，可以网页烧录固件，支持插入弹窗
  • 支持 Keil MDK，IAR Workbench，PyOCD 等多种调试环境

(2) MM32LINK 功能

  • 含(1).DAPLINK全功能
  • MM32LINK-Utility 原厂工具支持，可对 MainFlash 和 OptionByte 区域操作
  • 支持 Keil IDE 对 MM32F0010、MM32G0001 等特殊芯片执行 Reset & Run 指令
  • 支持 MM32F0010、MM32G0001等特殊芯片的变砖解锁，包含U盘拖放、WebUSB、Utility工具解锁等多种方式

C 硬件

MM32LINK Series 主要分类

  • MM32LINK MINI
  • MM32LINK OB
  • ~~MM32LINK MAX~~（已停止维护）

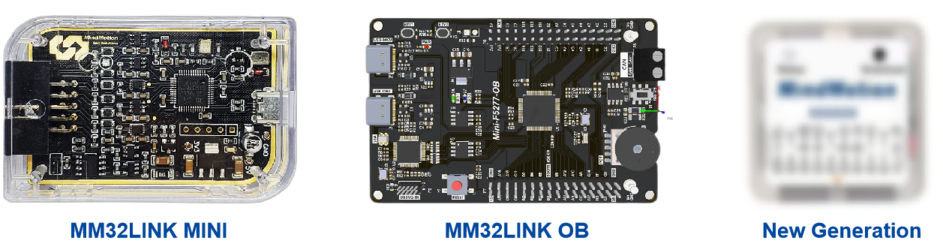

MM32LINK-family

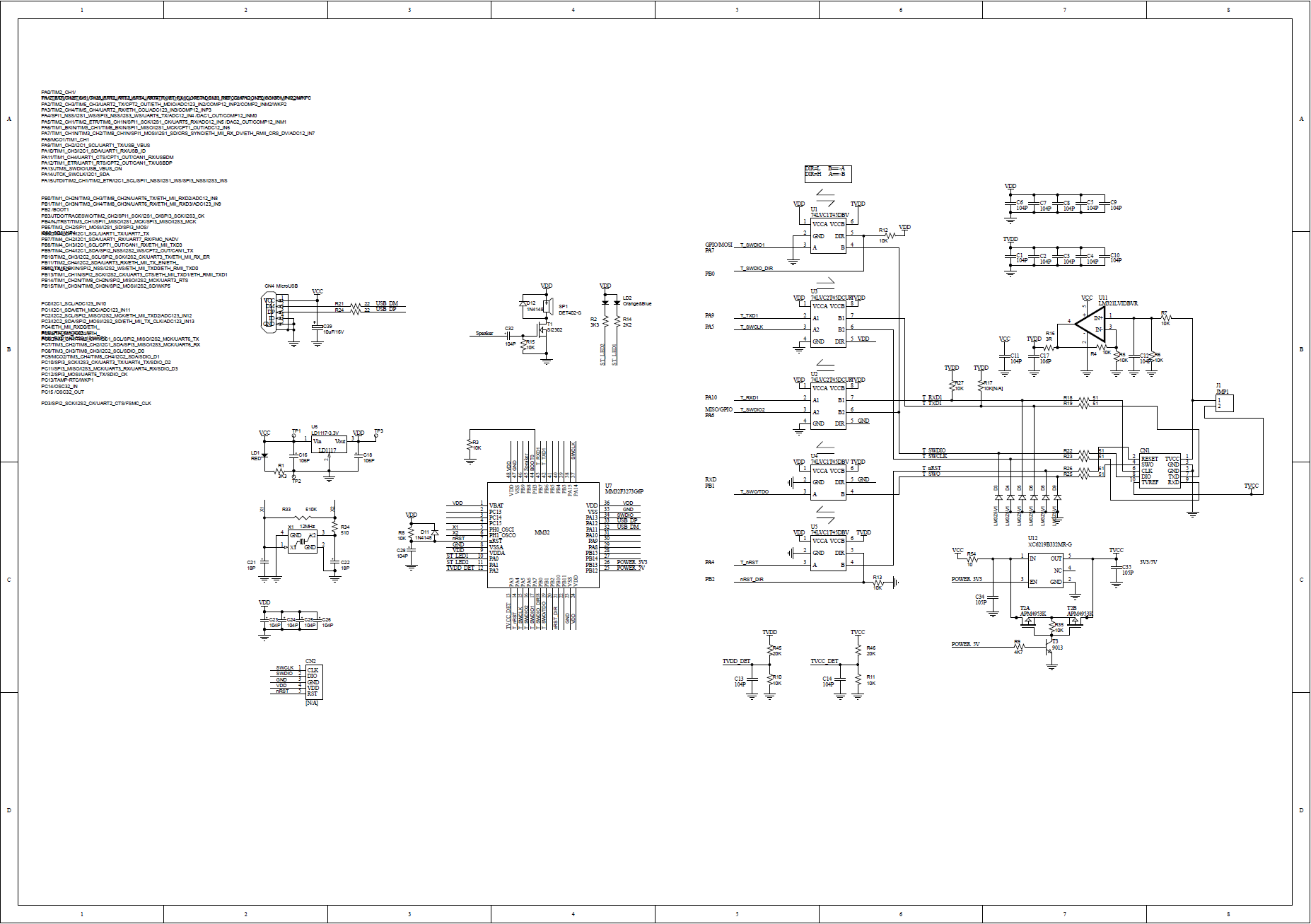

MM32LINK-MINI-sch

本文以 MB100-MINI-F5277 为例，MM32-Board 板载 OB 后续系列将基本延续该型号设计。

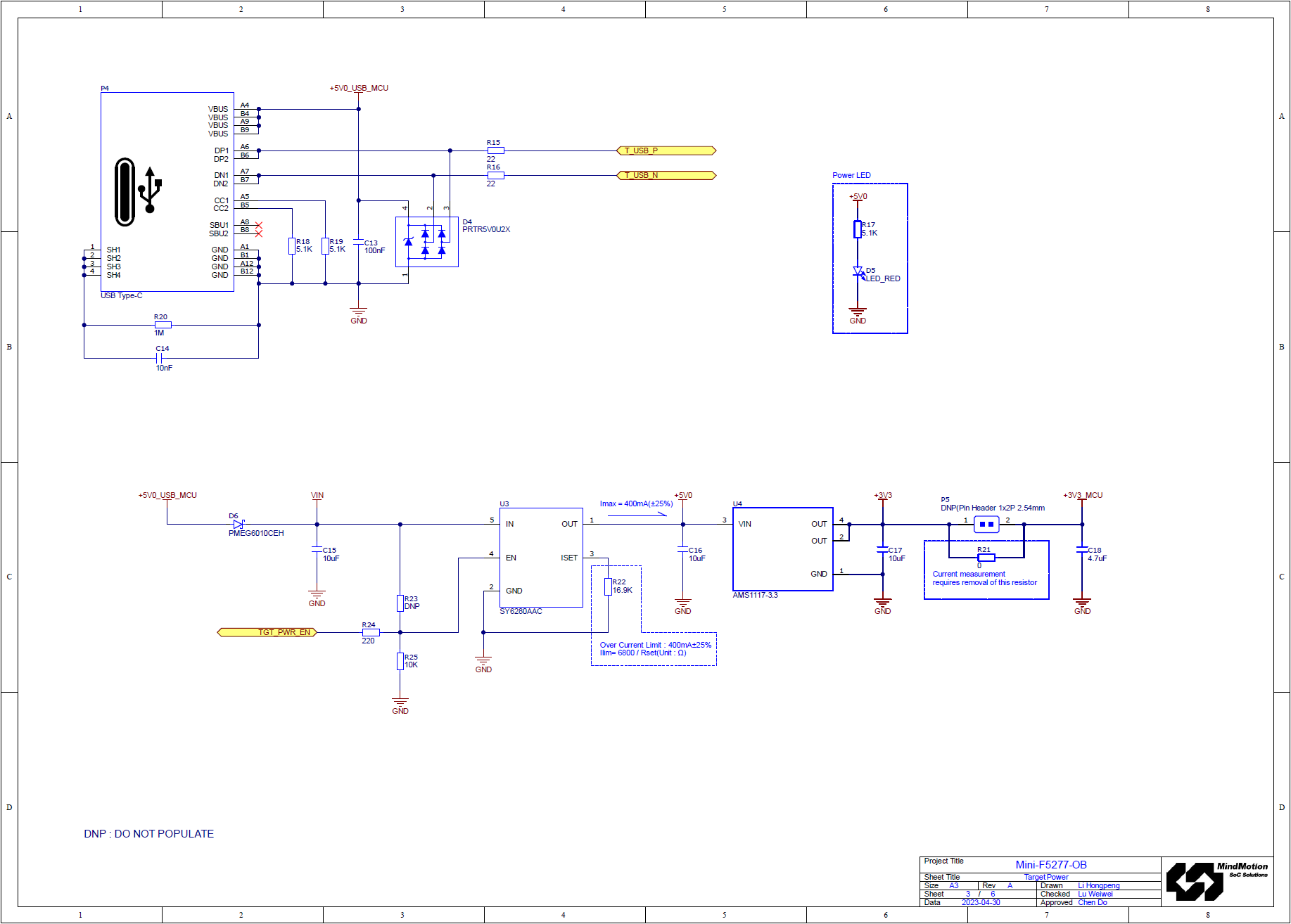

MM32LINK-OB-sch

MM32LINK-MINI 出厂附赠一根 10P-to-20P 转接线：

引脚名称 出厂线缆颜色 描述
TVCC 红 目标板电源线。支持3.3V / 5V配置。默认输出 3.3V电平，若连接5V设备调试，须自行承担烧毁风险
Vref 橙 目标板电源反馈线，支持内部电平转化器短接至 TVCC
GND 黑 电源地线
SWCLK/TCK 蓝 SWD CLK时钟线
SWDIO/TMS 黄 SWD IO数据线
RESET 灰 复位线。可接至目标芯片复位脚
TXD 绿 虚拟串口 TX 线。接至目标板接收端
RXD 白 虚拟串口 RX 线。接至目标板发送端
SWO/TDO 紫 串行Trace输出线
TDI ● (注：MM32LINK-MINI 暂不支持)

具体引脚的连接关系如下图所示，其中，Pin1 连接至 MM32LINK-MINI 调试器输出口，Pin2 连接至待调试目标板 JTAG-20P 连接口。

MM32LINK-MINI接线图0714

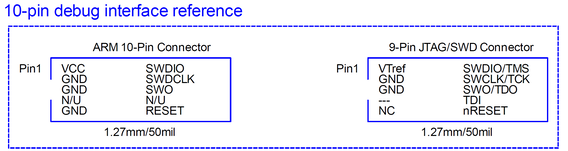

MM32LINK-OB 板载开发板提供了外部调试器接入口，可供外部调试器对板载目标芯片进行调试。

MM32LINK-OB-DebugIN

指示灯状态

两颗（或 1x 双色） LED 功能分别为：

  • DAP 运行指示，常亮

    Run State

  • DEBUG 指示，烧录或调试时亮

    Debug State

  • 串口 CDC 指示，串口收发数据时快速闪烁

    CDC State

  • MSC U 盘烧录功能指示，发生数据读写时快速闪烁

    MSC State

D 使用教程

KEIL 配置

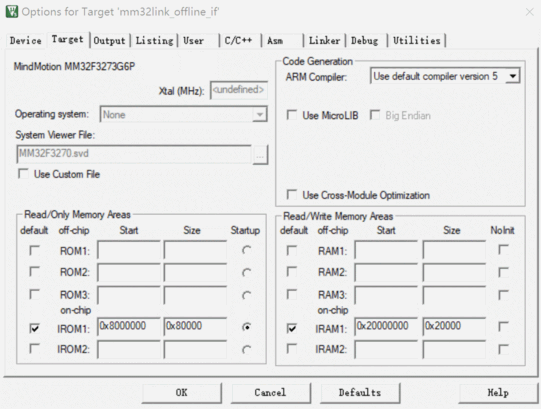

Keil Tutrial

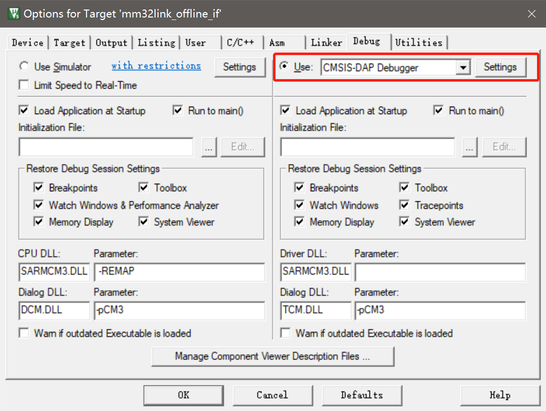

点击工程配置魔术棒，找到 Debug 选项卡，在下拉列表中选择 CMSIS-DAP Debugger，点击 Settings

keil config-1

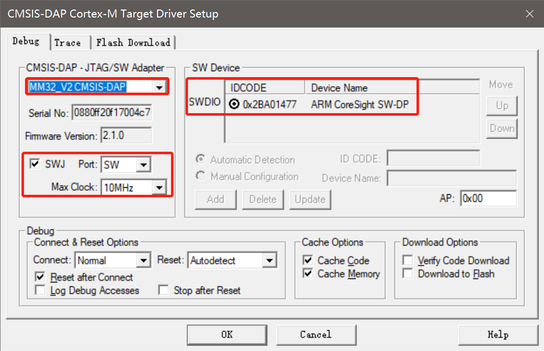

查看设备是否连接正常，连接正常可以在 SW Device 列表里看到设备，可以调整时钟速度提高效率

如果设备列表是空的，可能由于SW调试频率设置过高无法识别到目标芯片，可以调低频率后再使用

keil config-2

连接选项

Options Function 功能
Normal Stops the CPU at the currently executed instruction after connecting. 在连接后将 CPU 停止在当前执行的指令上
With Pre Reset Hardware reset (HW RESET) before connecting to the device. 在连接到设备之前使能硬件复位(HW RESET)
Under Reset Holds the hardware reset(HWRESET) signal active while connecting to the device. Use this option when the user program disables the JTAG/SW interface by mistake 在连接到设备时保持硬件复位 (HW RESET) 信号处于使能状态。当用户程序错误禁用 JTAG/SW 接口时，可以使用此选项（部分芯片不支持）
Without Stop Connects to and disconnects from the target device without explicitly stopping the CPU. Use this option, for example, to inspect memory or peripheral SFRs.
To use this Connect type properly, set all the following options:
1.Disable Reset after Connect
2.Disable Options for Target Debug- Load Application at Startup.		 连接到目标设备并断开与目标设备的连接，而不显式停止 CPU。例如使用此选项可检查内存或外围设备SFR。
要正确使用此连接类型，请设置以下所有选项:
1.连接后禁用复位
2.禁用目标-调试-启动时加载应用程序的选项

复位选项

Options function 功能
VECTRESET Performs a software reset by setting the VECTRESET bit. Only the Cortex-M core is reset. The on-chip peripherals are not affected. For some Cortex-M devices, VECTRESET is the only way to reset the core. VECTRESET is not supported on Cortex-M0 and Cortex-M1 cores. 软件复位，通过 VECTRESET置位。仅复位Cortex-M内核，片上外设不会复位。
对于某些Cortex-M设备，VECTRESET是复位内核的唯一方法。(注：M0和M1内核不支持)
SYSRESETREQ Performs a software reset by setting the SYSRESETREQ bit. The Cortex-M core and on-chip peripherals are reset. 软件复位，通过 SYSRESETREQ置位。
Cortex-M内核和片上外设都被复位。
HW RESET Performs a hardware reset by asserting the hardware reset (HW RESET) signal. 硬件复位，通过控制 nReset 信号线
Autodetect Selects one of the above reset methods based on the target device. The SYSRESETREQ method is used if an unknown device is detected. 根据目标设备选择上述复位方法。如果检测到未知设备，则使用SYSRESETREQ方法。

IAR 配置

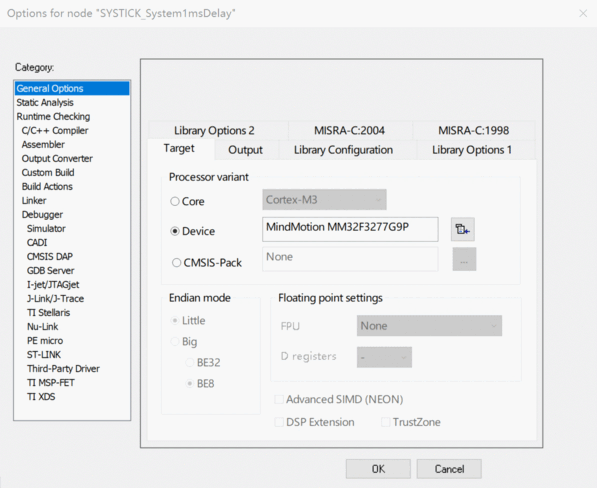

IAR Tutrial

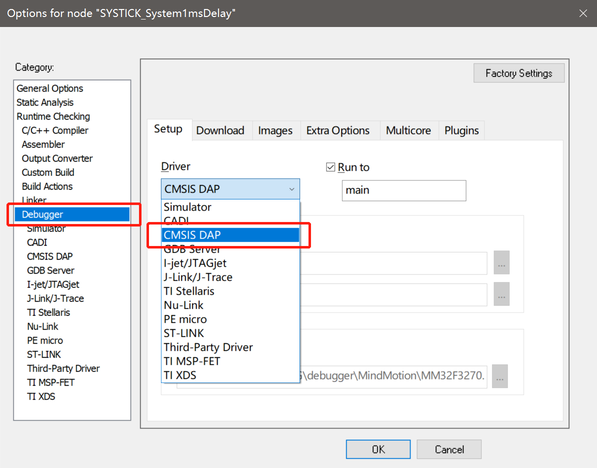

顶部菜单栏 Project 或者右击 Workspace 区域 Project，找到 Options ...（快捷键 Alt+F7），找到 Debugger 选项卡，从 Driver 列表中选中 CMSIS DAP

IAR config-1

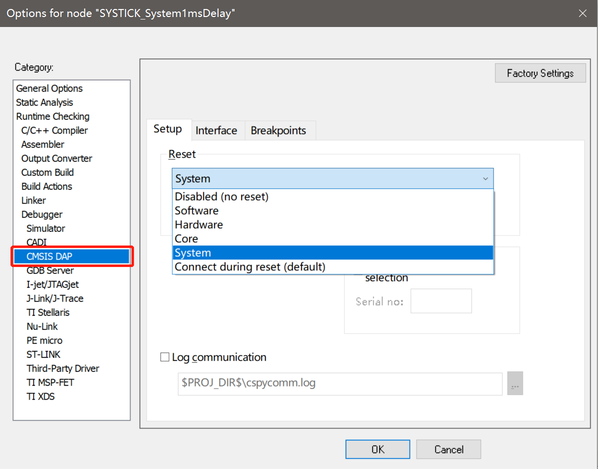

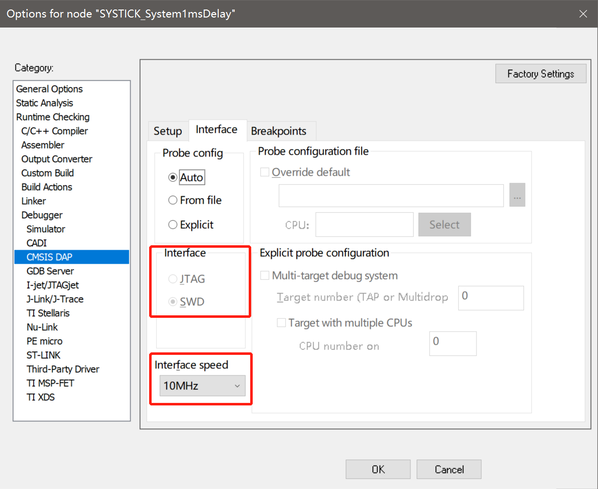

点击左侧 CMSIS DAP，进入设置。根据需要选择合适的复位方式、通信速率、调试探针。

IAR config-2

IAR config-3

复位选项

Option Function 功能
Disable (no reset) No reset is performed. 不执行复位操作。
Software Sets PC to the program entry address and SP to the initial stack pointer value. 将PC设置为程序入口地址，SP设置为堆栈指针的初始值。
Hardware The probe toggles the nSRST/ nRESET line on the JTAG connector to reset the device. 通过翻转 nSRST/ nRESET 信号线复位设备。
Core Resets the core via the VECTRESET bit; the peripheral units are not affected. 通过置位 VECTRESET 复位内核，片上外设不复位。
Systems Resets the core and peripheral units by setting the SYSRESETREQ bit in the AIRCR register. 通过置位 AIRCR.SYSRESETREQ 复位内核和片上外设。
Connect during reset Reset_default: 9 $SYSTEM_DIR$../MM32.probeScript中定义
（不建议使用）

PyOCD 配置

本文以 MM32F3273 为例，介绍如何通过 PyOCD 对目标芯片进行编程，请准备以下内容：

  • 操作系统：Windows（macOS/Linux/FreeBSD/Windows，以Windows 为例）

  • Python 3.6 及以上：https://www.python.org/

  • libusb：https://libusb.info/

  • 准备工作

  • 下载 Python 与 libusb 的安装包或压缩包

  • 安装 Python

  • 解压 libusb，并将 libusb.dll 的路径添加到环境变量，或将libusb.dll 复制到 Python 根目录

  • 安装 PyOCD

可以通过 pip 安装或升级 pyOCD 的最新稳定版本， 如下所示：

$ pip install -U pyocd

如果安装过程缓慢，请尝试通过国内镜像源安装：

$ pip install -U pyocd -i https://pypi.tuna.tsinghua.edu.cn/simple

安装成功后在命令行中输入 pyOCD 应得到以下结果：

$ pyocd
usage: pyocd [-h] [-V] [--help-options]  ...

PyOCD debug tools for Arm Cortex devices

options:
  -h, --help       show this help message and exit
  -V, --version    show program's version number and exit
  --help-options   Display available session options.

subcommands:

    commander (cmd)
                   Interactive command console.
    erase          Erase entire device flash or specified sectors.
    load (flash)   Load one or more images into target device memory.
    gdbserver (gdb)
                   Run the gdb remote server(s).
    json           Output information as JSON.
    list           List information about probes, targets, or boards.
    pack           Manage CMSIS-Packs for target support.
    reset          Reset a target device.
    server         Run debug probe server.
    rtt            SEGGER RTT Viewer.
  1. 安装目标芯片支持

通过内置支持和 CMSIS-Packs，pyOCD 支持市场上几乎所有可用 Cortex-M 的MCU。

通过以下命令可以查看当前系统支持的目标类型表，包括目标名称、供应商和部件号。此外，它会打印每个目标是内置的还是来自 CMSIS-Pack。

$ pyocd list --targets

PyOCD 提供了一个名为“cortex_m”的通用目标类型。这种目标类型能连接/调试几乎所有正确实现 Core-Sight 架构的 Cortex-M 设备。

由于没有提供存储器映射，不能对Flash进行编程，而且可能不适用于某些需要特殊处理的设备操作（如复位和暂停）。由于通用“cortex_m”目标的限制，如果目标类型为“cortex_m”，将输出如下警告。

0000183: WARNING: board: Generic cortex_m target type is selected; is this intentional? You will be able to debug but not program flash. To set the target type use the '--target' argument or 'target_override' option. Use 'pyocd list --targets' to see available targets.

如果您的目标不在设备列表中，可以通过 CMSIS-Packs 方式安装支持。可直接通过下面的命令从网络直接获取支持（以MM32F3273为例）：

$ pyocd pack install mm32f3273

如果无法直接访问网络，可以通过提前下载对应的芯片pack文件，链接如下：

  • 官方 CMSIS-Pack 列表：http://www.keil.com/dd2/pack/
  • 灵动 MM32 官网：https://www.mindmotion.com.cn/support/software/keil_pack/

有两种方法可以使用手动下载的包：

  • 简单、临时方式：将 –-pack 选项传递给工具，指定 .pack 文件的路径

    PyOCD 不会缓存有关以这种方式使用的包的任何信息，因此除了其他参数之外，每次调用都必须传递此参数。例如，要运行 GDB 服务器，您可以执行

    shell $ pyocd gdbserver --pack=MindMotion.MM32F3270_DFP.1.0.6.pack

    注意：可以将多个 –-pack 参数传递给工具，该方式在脚本执行中很有用。

  • 如需长久的解决方案，请使用 pyocd.yaml 配置文件

    在配置文件中，Pack 将会话选项设置为单个 .pack 文件路径或路径列表。当运行工具时它会自动选择要使用的 Pack 包文件。

    yaml pack:   - /Users/admin/CMSIS-Packs/MindMotion.MM32F3270_DFP.1.0.6.pack

有关pyocd.yaml更详细的介绍，请参考：https://pyocd.io/docs/configuration.html

安装完 DFP 后，pyocd list –targets命令将输出显示新目标，这时可以将目标支持与其他 PyOCD 子命令一起使用。要获取所有已安装包的列表，请使用 pack show子命令。

  1. 使用 PyOCD 烧写程序

4.1 擦除目标芯片

以下命令演示如何擦除基于 MM32F3273 为目标的全部闪存

$ pyocd erase -t MM32F3273G7P --chip

输出：

$ pyocd erase -t MM32F3273G7P --chip
0001535 W Invalid coresight component, cidr=0x0 [rom_table]
0001559 I Erasing chip... [eraser]
0001801 I Done [eraser]
$

还可以通过 pyocd erase -–help 命令查看更多擦除帮助。

4.2 烧写目标芯片

以下命令演示了如何为基于 MM32F3273 为目标的编程操作

$ pyocd flash -t MM32F3273G7P .\mm32f3270_blink.bin

输出：

$ pyocd flash -t MM32F3273G7P .\mm32f3270_blink.bin
0001588 W Invalid coresight component, cidr=0x0 [rom_table]
0001611 I Loading C:\Users\chendo\mm32f3270_blink.bin [load_cmd]
[==================================================] 100%
0004237 I Erased 30720 bytes (30 sectors), programmed 30720 bytes (30 pages), skipped 17408 bytes (17 pages) at 17.90 kB/s [loader]
$

以下命令演示了如何为基于 MM32F3273 为目标的特定地址编程：

$ pyocd flash -t MM32F3273G7P --base-address 0x08001000 Sample.bin

还可以通过 pyocd flash -–help 命令查看更多编程帮助。

固件升级

从 MM32官网 下载 Upgrade 工具：下载地址。按下图示意，升级固件即可。

upgrade tool

最新固件版本概览

Product Boot Version APP Version
MM32LINK-MINI Rev.220725 Rev.230608
MM32LINK-OB For F5270 Rev.230520 Rev.230618
MM32LINK-OB For G0001 Rev.230520 Rev.230630
MM32LINK-OB For G5330 Rev.230520 Rev.230630
MM32LINK-OB For WB0510 Rev.230520 Rev.230630

MM32LINK-MINI（Rev.230608）更新日志

  • Fix Rev.230520 bug: Cancel Linker send F0010/G0001 unlock sequence when Power Up(Debug will into another boot space)
  • Set default flash algorithm, support MM32F0010/MM32G0001 offline download
  • Power Control: support Power up, Power down & Power Restart special handle
  • IAR Workbench V8.2x Support

MM32LINK-OB（Rev.230630）更新日志

  • Power Control: support Power up, Power down & Power Restart special handle
  • JTAG / Offline Download Support
  • IAR Workbench V8.2x Support

U盘拖放下载

MM32LINK Series U盘驱动标签名列表：

Name Drive Name/Label
MM32LINK-MINI MM32LINK I
MM32LINK-OB For F5270 MINI-F5277
MM32LINK-OB For G5330 MINI-G5333
MM32LINK-OB For WB0510 MINIWB0510

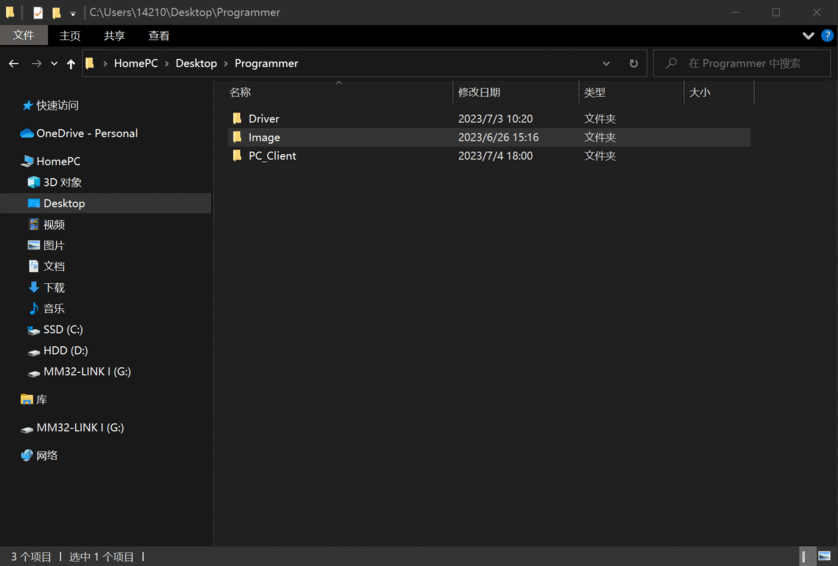

用户通过 U 盘拖放对目标芯片进行编程之前，请确保当前 MM32-LINK 固件是否支持该型号算法（OB系列默认支持当前板载目标芯片 Flash 算法）。

可以采用拷贝粘贴、右键发送或者直接拖放的形式进行。如update果目标芯片 Flash 下载成功，等待设备重新枚举后，根目录没有新增文件即视为正常。

msc download

网页 WebUSB 服务

点此访问首页，预览图如下：

web sever

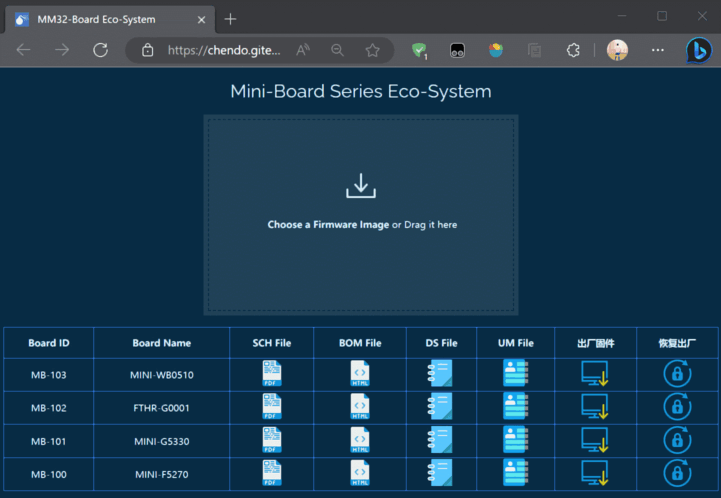

获取开发板原理图

sch file

获取在线 BOM

online BOM list

芯片数据手册

target DS File

芯片用户手册

target UM File

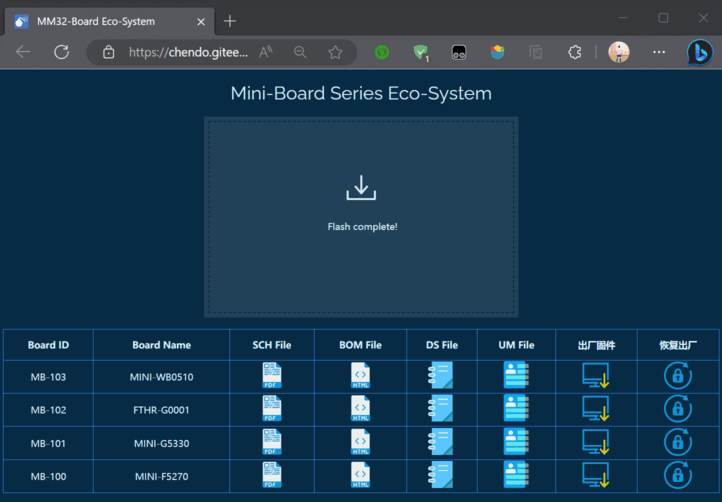

下载出厂固件

factory firmware

Flash拖放编程

flash program

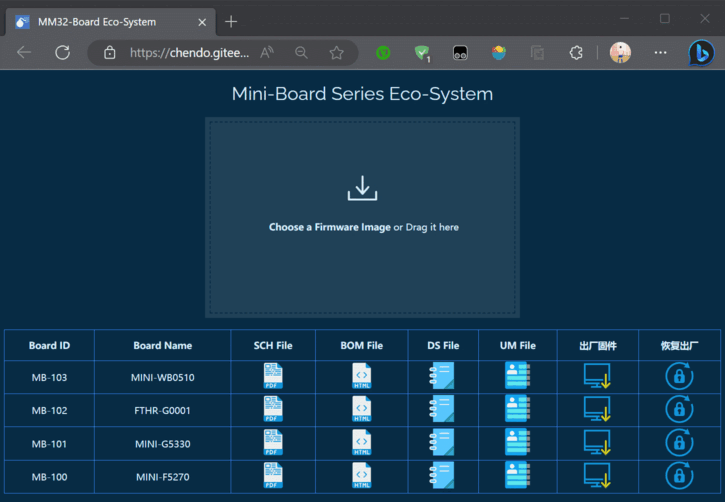

如何恢复出厂(解锁)

Factory Reset

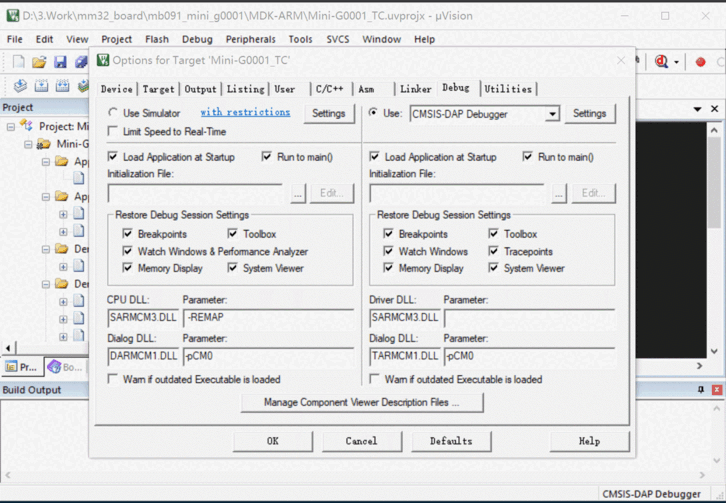

本文以 MM32G0001 为例，当 SWD 被禁用后，如何通过 Web Server 进行恢复：

recovery G0001

其他工具

MM32LINK-Utility 请从 MM32 官网进行下载：下载地址

本文暂不介绍

E 常见问题

插电脑上后没有驱动

若连上之后，串口设备名称为 mbed Serial Port，并且无法自动识别WINUSB驱动。则为驱动被污染，解决方法如下：

  • 设备管理器-串口(COM和LPT)-mbed Serial Port(COMxx)-右击-卸载设备，勾选删除此设备的驱动程序软件，点击确定

  • 设备管理器-通用串行总线控制器-mbed开头的一个设备-右击-卸载设备，勾选删除此设备的驱动程序软件，点击确定

  • 点击设备管理器上方的扫描检测硬件改动按钮

设备管理器有设备，但是 IDE 不识别

或与上个问题里一样，用的是假驱动

烧录器连上了，但是KEIL设备列表里不显示被调试的板子

  • 被调试的芯片无法支持较高频率，可以调低频率后再使用

  • 被调试板子关闭了SWD功能

无法识别虚拟U盘

⚠特别警告：安装创新工坊(PWLINK)的驱动后，会导致所有基于ARM官方DAPLINK固件的设备功能异常，包括但不限于：虚拟U盘消失、无法烧录。

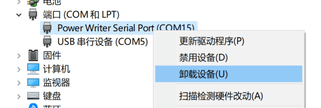

连接 DAPLink 到电脑，打开设备管理器，找到如下设备，右击–卸载设备

PC remove device

勾选 删除此设备的驱动程序软件，点击确定即可卸载

PC remove driver

请勿再次安装该驱动，以免设备无法使用

F 参考资料

[1]. DAPLink Handbook. https://os.mbed.com/handbook/DAPLink

[2]. DAPLink 使用手册. https://wiki.luatos.com/chips/air32f103/daplink.html

[3]. PyOCD 用户指南. https://pyocd.io/

[4]. Zadig USB driver installation made easy 常见问题. https://github.com/pbatard/libwdi/wiki/FAQ#Zadig
