MB063 (Mini-F0144)

1. 烧录环节

1.1 烧录工装

MM32LINK-MINI
Mirco-USB 线缆，请连接至计算机
2x5P （两端子）线束

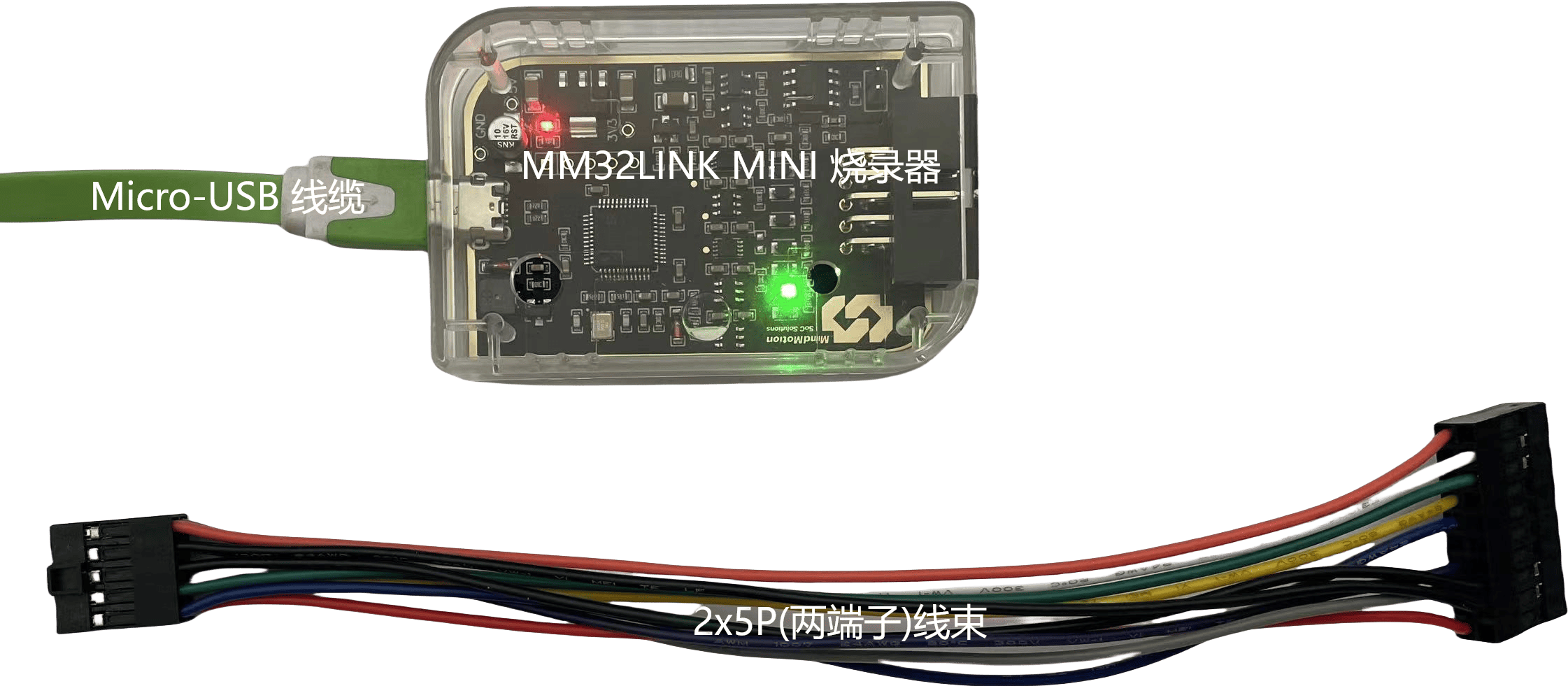

工装如下：

1.2 烧录流程

1.2.1 目录结构

灵动微_工厂测试
- MCUProg_V0.0.8.exe        ## 烧录软件
- 工具
  - XCOM V2.0.exe           ## 串口助手软件
- MBxxx 烧录测试
  - MBxxx_XXXX.hex          ## hex 文件
  - mindmotion.XXXX.pack    ## pack 文件
- MBxxx 烧录测试
  - MBxxx_XXXX.hex          ## hex 文件
  - mindmotion.XXXX.pack    ## pack 文件
---

1.2.2 双击运行 `MCUProg_V0.0.8.exe`

(如果 Windows 提示安全警示弹窗，请点击信任允许后继续)

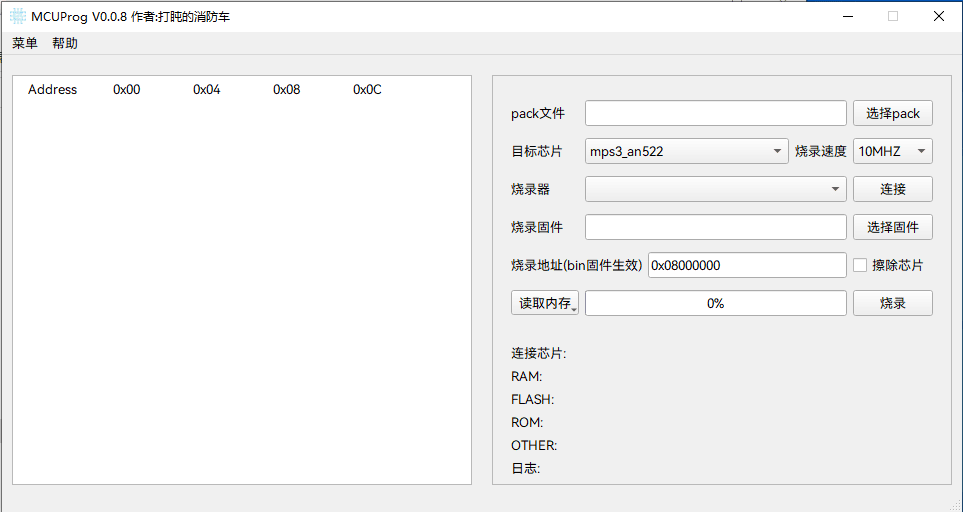

打开后主界面：

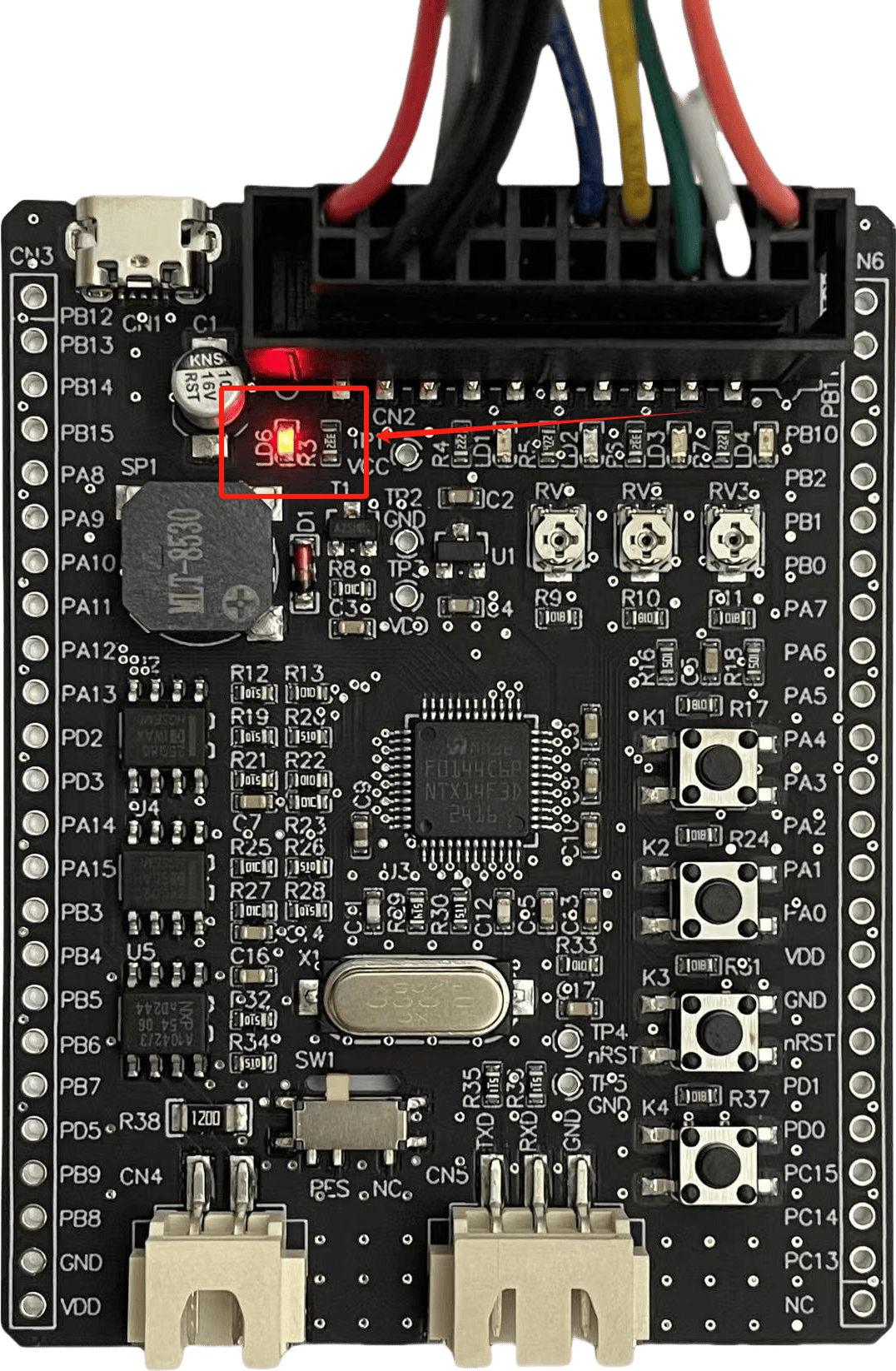

使用提供的工装 MM32LINK-MINI 连接至待烧录的 MB063 开发板的 JTAG 牛角座，连接后示意图：

此时红色 LED 灯亮，待烧录板供电正常

1.2.3 烧录软件步骤

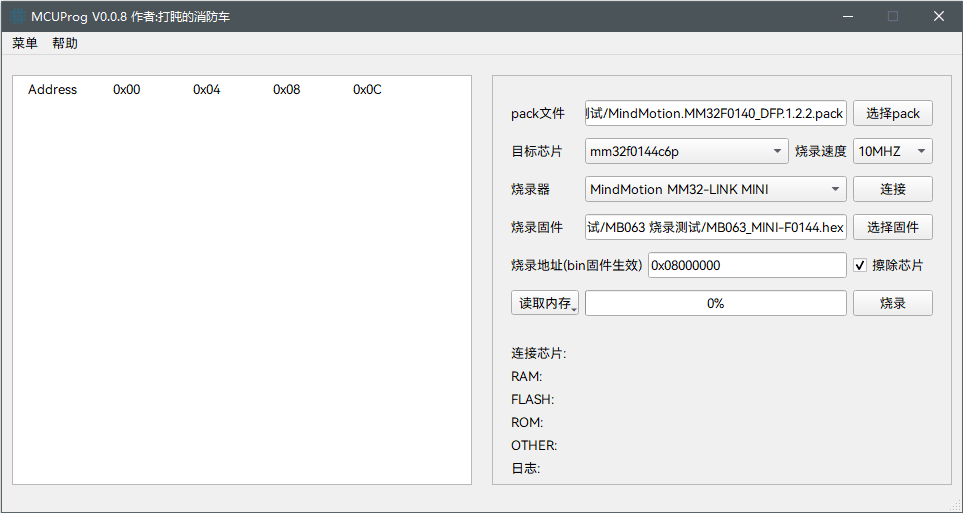

完整步骤：

选择pack，选中 MB063 测试文件夹下 .pack 后缀名文件：MindMotion.MM32F0140_DFP.1.2.2.pack
目标芯片下拉列表中，选中"mm32f0144c6p"
默认为 10MHz 即可
烧录器确认 MM32-LINK MINI
点击"连接"
选择固件，选中 MB063 测试文件夹下 .hex 后缀名文件：MB063_MINI-F0144.hex
烧录地址默认为 0x08000000 即可
勾选"擦除芯片"
点击"烧录"

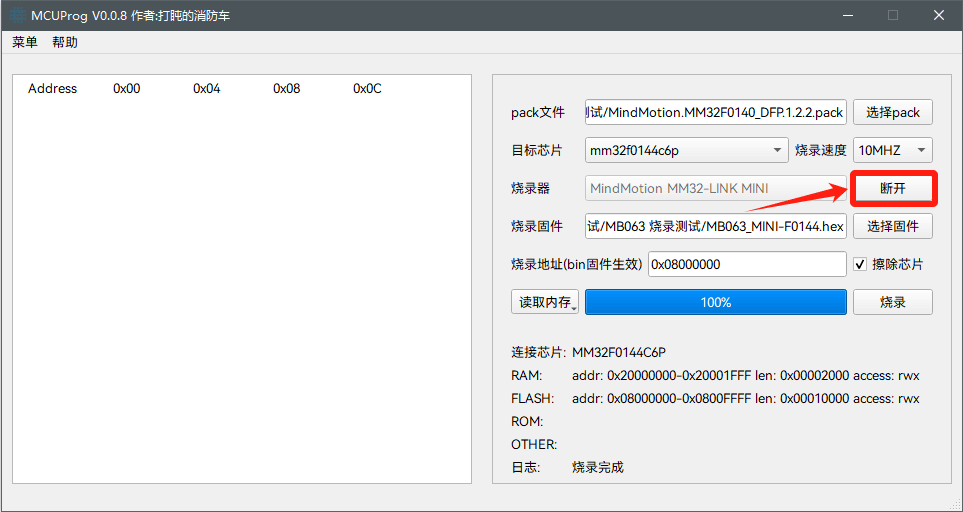

烧录完成后点击"断开"，如下图所示：

2. 测试环节

2.1 准备工作

待测试 MB063 与烧录器 MM32LINK MINI 保持连接。

在工具文件夹 \灵动微_工厂测试\工具 下，双击打开串口助手软件：XCOM V2.0.exe，如图所示：

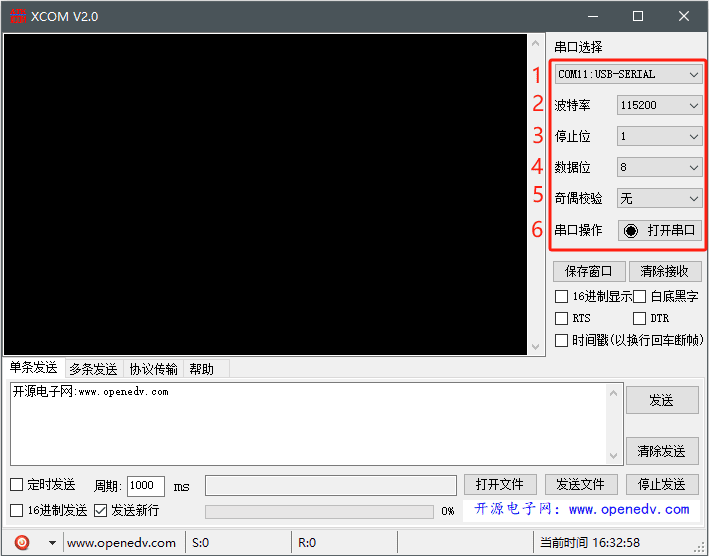

双击打开后，串口界面示意图的配置如下：

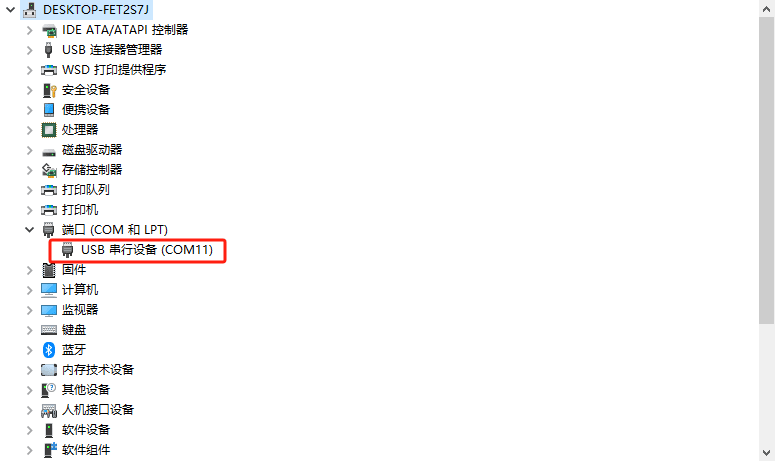

COMx 选择：具体的COM端口号，请在计算机-设备管理器-端口(COM和LPT)，可通过插拔USB设备，查看当前设备的端口号。如下图所示：
波特率：115200
停止位：保持默认 1
数据位：保持默认 8
奇偶校验：无
串口操作：点击打开串口

注意： 1. 只要烧录器不重新插拔，保持当前的打开状态即可。如果后续测试串口软件没有反应，可以重新关闭打开串口。 2. 每次测试样板前，请点击"串口界面示意图"红框右下的清除接收，可以清屏。

2.2 测试步骤

上电复位：只需重新插拔 2x5P 端子线束，不需要插拔USB线缆，芯片复位后运行出厂固件。
蜂鸣器"滴-滴"两声，红、绿、蓝、橙灯连续闪烁两次（检查1x蜂鸣器、4xLED）

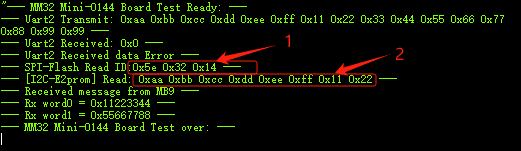

在打开的串口软件界面，检查图示两项信息即可：

- SPI-FLASH Read ID信息：输出序列不出现全FF或全00即可；
- I2C-E2PROM 信息：输出 0xaa 序列即可
检查 4 路按键功能
- KEY1：播放/暂停音频1
- KEY2：播放/暂停音频2
- KEY3：打开/关闭流水灯
- KEY4：打开/关闭流水灯

3. 常见问题

（暂无）

4. 测试报告

报告可包含测试时间、测试点状态、维修记录、测试结论。模板仅供参考

工单号：批数量：报告日期：

序号	测试时间	测试点1	测试点2	测试点3	测试点4	维修记录	结论	测试人	备注
1
2
...

版本记录

V1.1 @ 2024/08/29：简化测试流程
v1.0 @ 2024/04/15：首次发布
