MB060 (EVB-L0136)

1. 烧录环节

1.1 烧录工装

  1. MM32LINK-MINI
  2. Mirco-USB 线缆，请连接至计算机
  3. 2x5P （两端子）线束

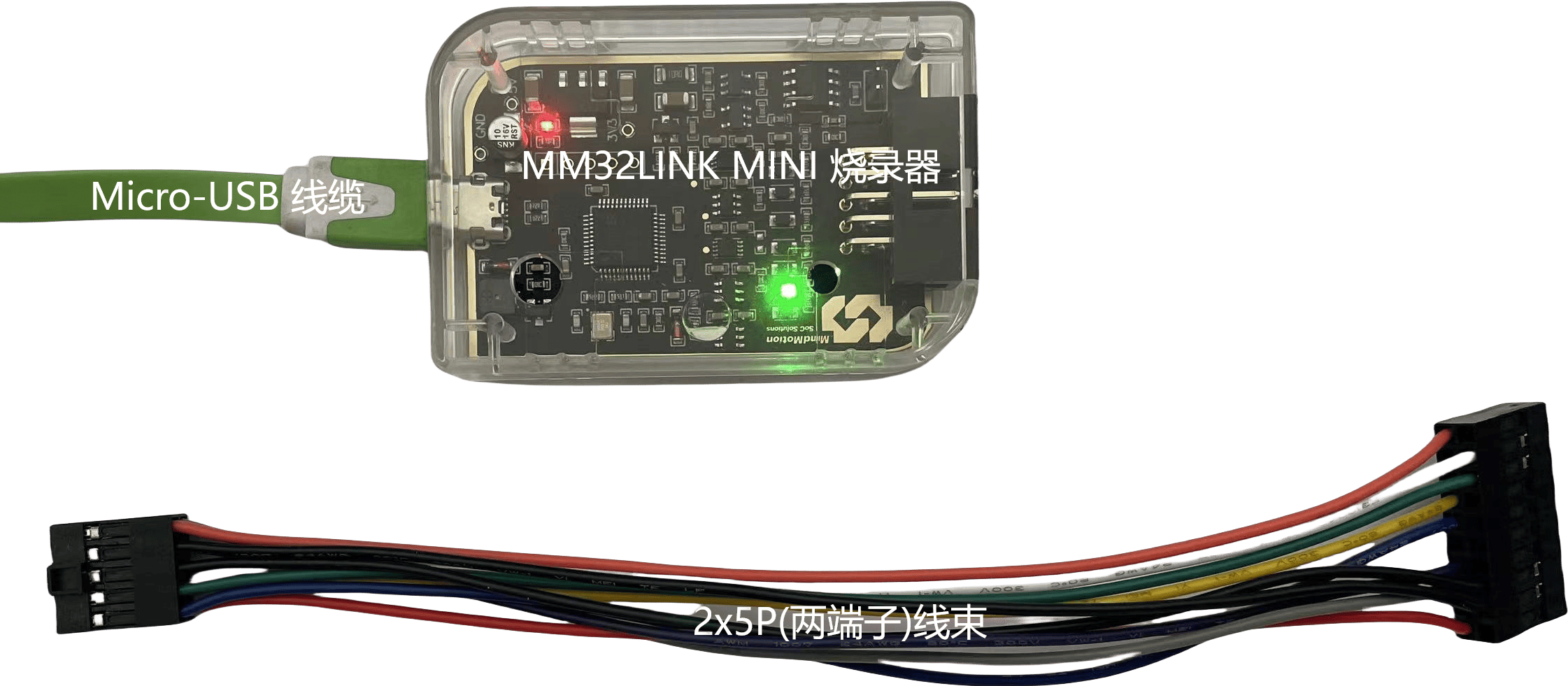

工装如下：

1.2 烧录流程

1.2.1 目录结构

灵动微_工厂测试
- MCUProg_V0.0.8.exe        ## 烧录软件
- 工具
  - XCOM V2.0.exe           ## 串口助手软件
- MBxxx 烧录测试
  - MBxxx_XXXX.hex          ## hex 文件
  - mindmotion.XXXX.pack    ## pack 文件
- MBxxx 烧录测试
  - MBxxx_XXXX.hex          ## hex 文件
  - mindmotion.XXXX.pack    ## pack 文件
---

1.2.2 双击运行 MCUProg_V0.0.8.exe

(如果 Windows 提示安全警示弹窗，请点击信任允许后继续)

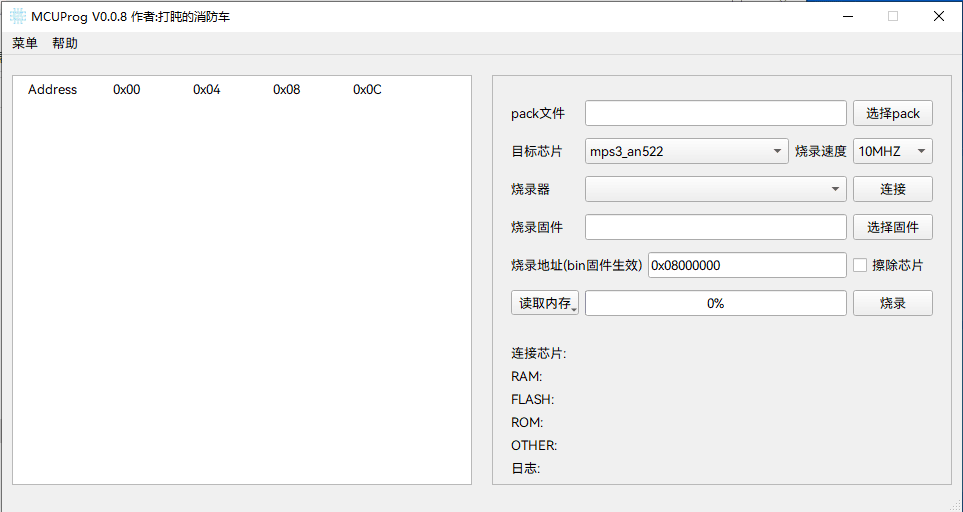

打开后主界面：

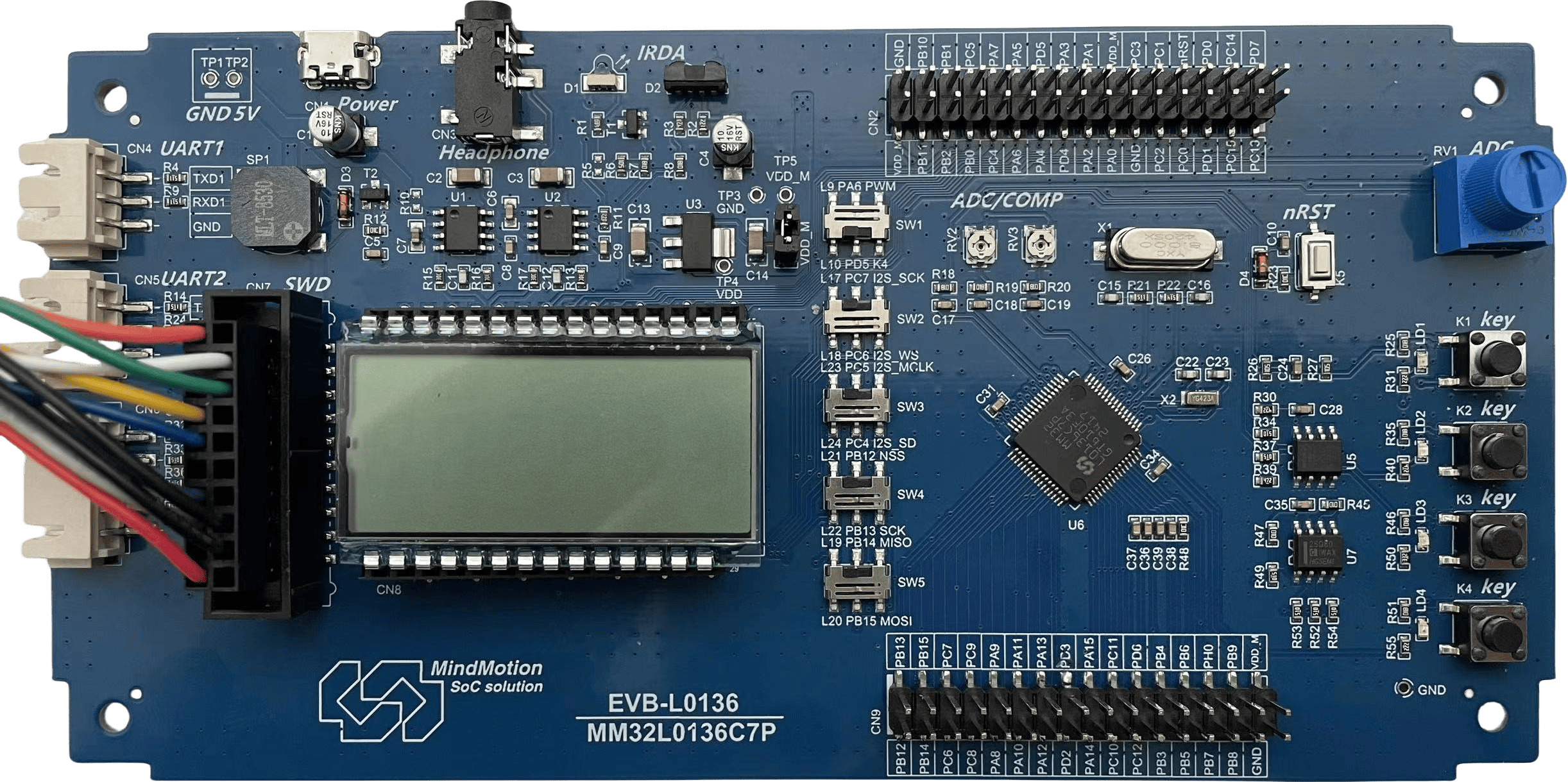

使用提供的工装 MM32LINK-MINI 连接至待烧录的 MB060 开发板的 JTAG 牛角座，连接后示意图：

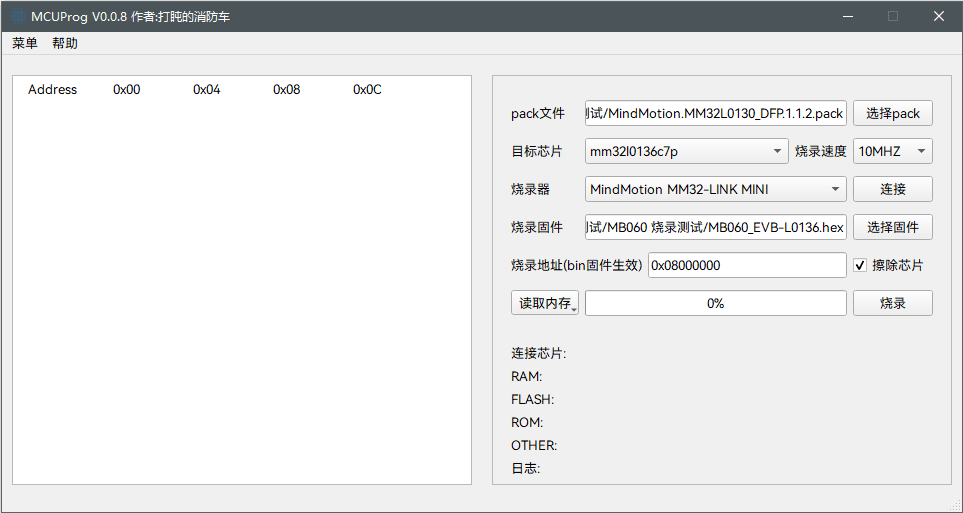

1.2.3 烧录软件步骤

完整步骤：

  1. 选择 pack，选中 MB060 测试文件夹下 .pack 后缀名文件：MindMotion.MM32L0130_DFP.1.1.2.pack
  2. 目标芯片下拉列表中，选中"mm32l0136c7p"
  3. 默认为 10MHz 即可
  4. 烧录器确认 MM32-LINK MINI
  5. 点击"连接"
  6. 选择固件，选中 MB063 测试文件夹下 .hex 后缀名文件：MB060_EVB-L0136.hex
  7. 烧录地址默认为 0x08000000 即可
  8. 勾选"擦除芯片"
  9. 点击"烧录"

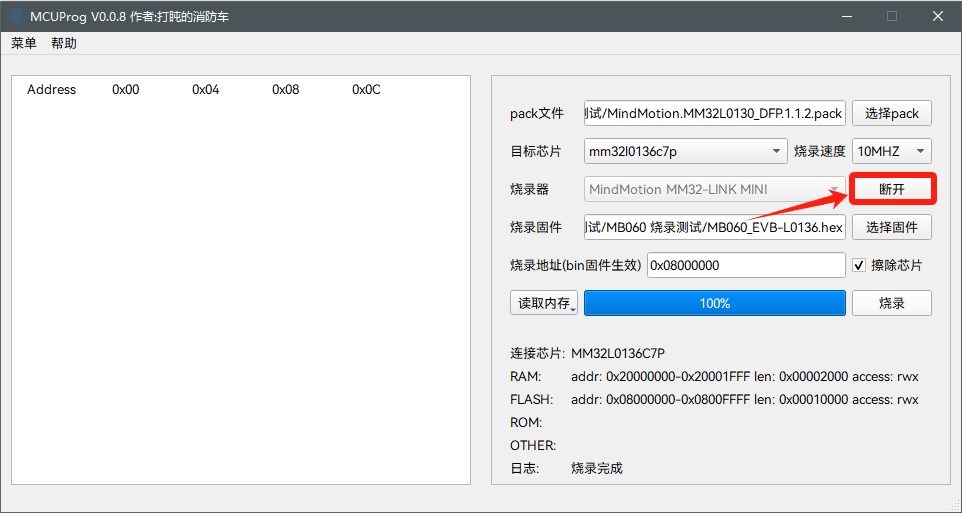

  10. 烧录完成后点击"断开"，如下图所示：

2. 测试环节

2.1 准备工作

  1. Micro-USB 线缆插入 MB060 的 CN1 供电口(左上角位置)，为开发板供电。

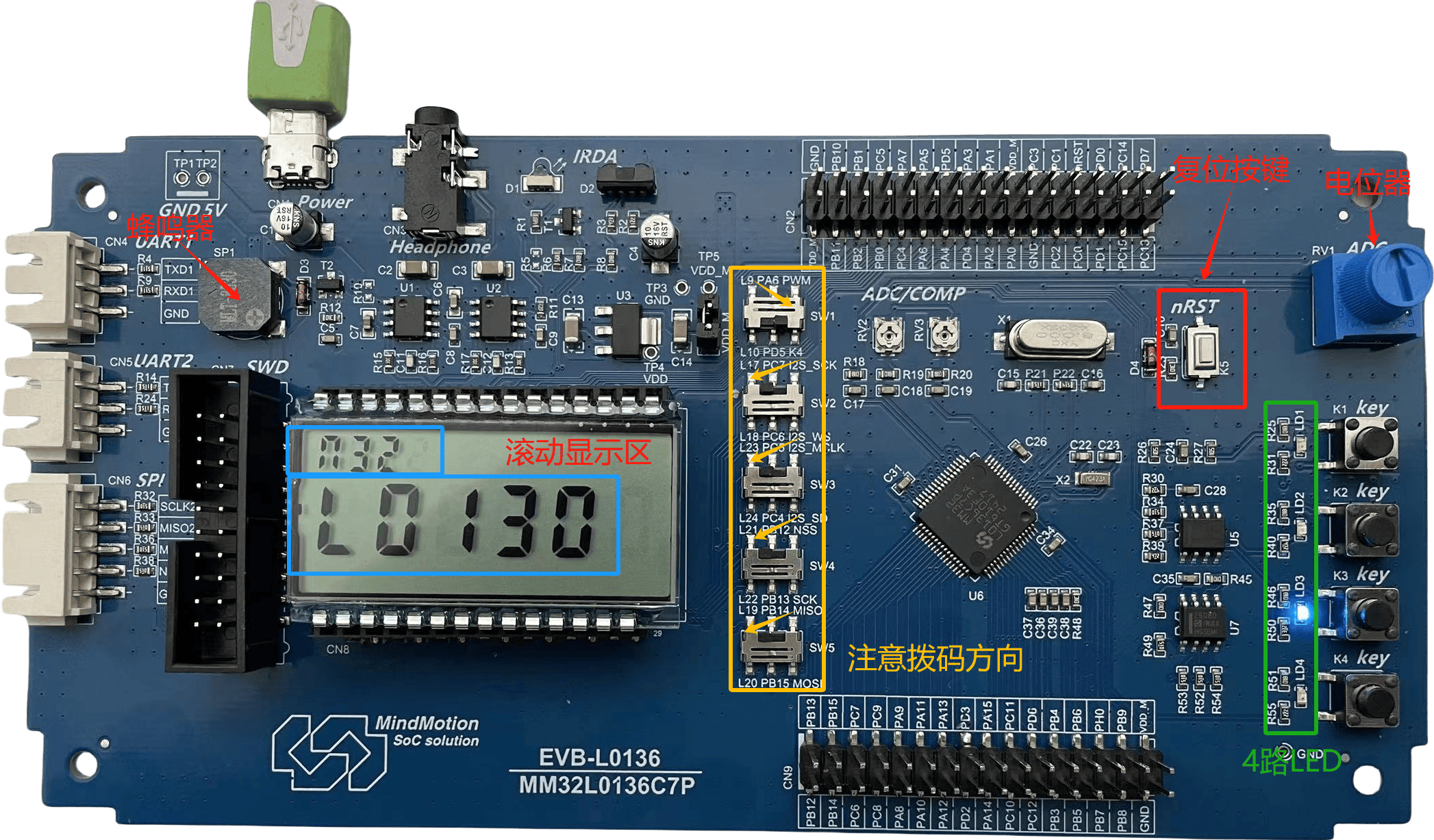

  2. 拨码开关位置检查：如下图所示，黄色区域除SW1拨至右挡，SW2~SW5都拨至左档。

2.2 测试步骤

  1. 复位运行：如上图所示，按下复位按键(红框中nRST键)，芯片即可复位运行
  2. 蜂鸣器"滴-滴"两声，红、绿、蓝、橙灯连续闪烁两次（检查1x蜂鸣器、4xLED）
  3. 旋转电位器 (蓝色ADC)，可观察到 LD2（绿灯）闪烁频率变化。电位器测试后旋至居中位置。
  4. SLCD显示区域：两行滚动播放NN32 L0130即视为正常
  5. 检查 4 路按键功能
    - KEY1：显示内容切换即可
    - KEY2：屏幕显示R:0XH(X为数字)即可
    - KEY3：流水灯开关，开关即可
    - KEY4：蜂鸣器音频切换开关，能播放即可

3. 常见问题

（暂无）

4. 测试报告

报告可包含测试时间、测试点状态、维修记录、测试结论。模板仅供参考

工单号：   批数量：  报告日期：  

序号 测试时间 测试点1 测试点2 测试点3 测试点4 维修记录 结论 测试人 备注
1
2
...

版本记录

  • V1.1 @ 2024/09/02：简化测试流程
  • v1.0 @ 2023/10/20：首次发布
