MB077 (Mini-F0163)
1. 烧录环节

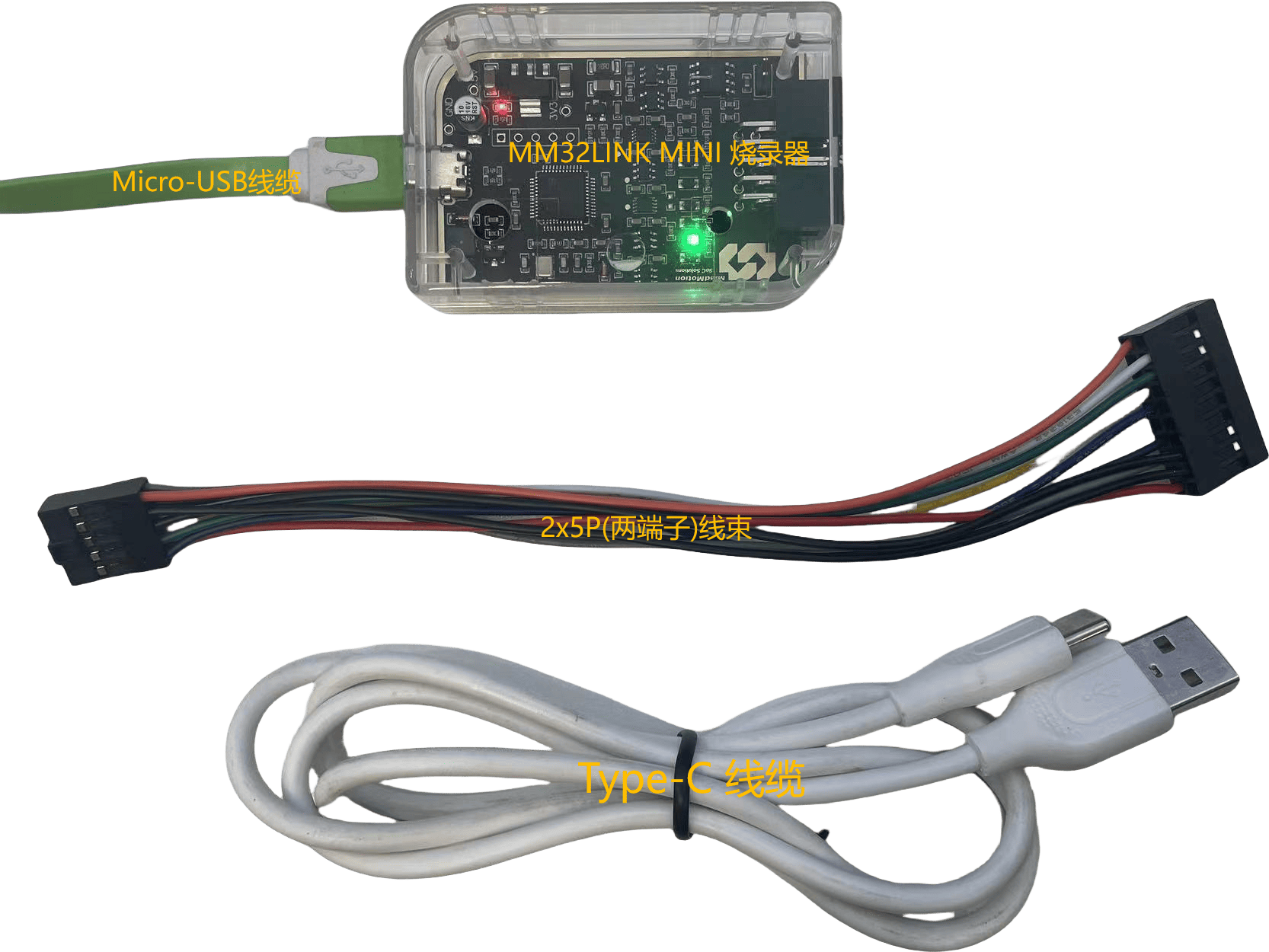

1.1 烧录工装
- MM32LINK-MINI
- Mirco-USB 线缆
- 2x5P （两端子）线束
- Type-C 线缆
工装如下：
1.2 烧录流程
1.2.1 目录结构
灵动微_工厂测试
- MCUProg_V0.0.8.exe ## 烧录软件
- 工具
- XCOM V2.0.exe ## 串口助手软件
- MBxxx 烧录测试
- MBxxx_XXXX.hex ## hex 文件
- mindmotion.XXXX.pack ## pack 文件
- MBxxx 烧录测试
- MBxxx_XXXX.hex ## hex 文件
- mindmotion.XXXX.pack ## pack 文件
---
1.2.2 双击运行 MCUProg_V0.0.8.exe
(如果 Windows 提示安全警示弹窗，请点击信任允许后继续)

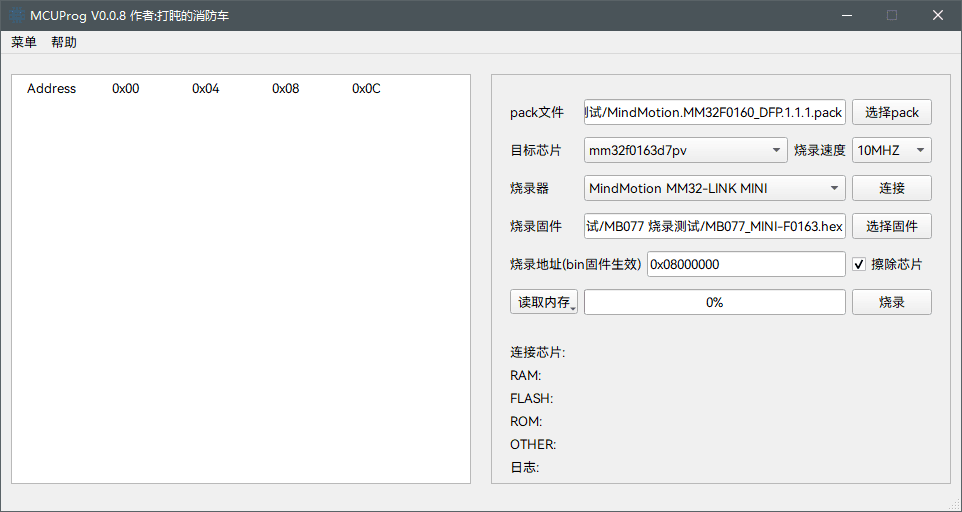

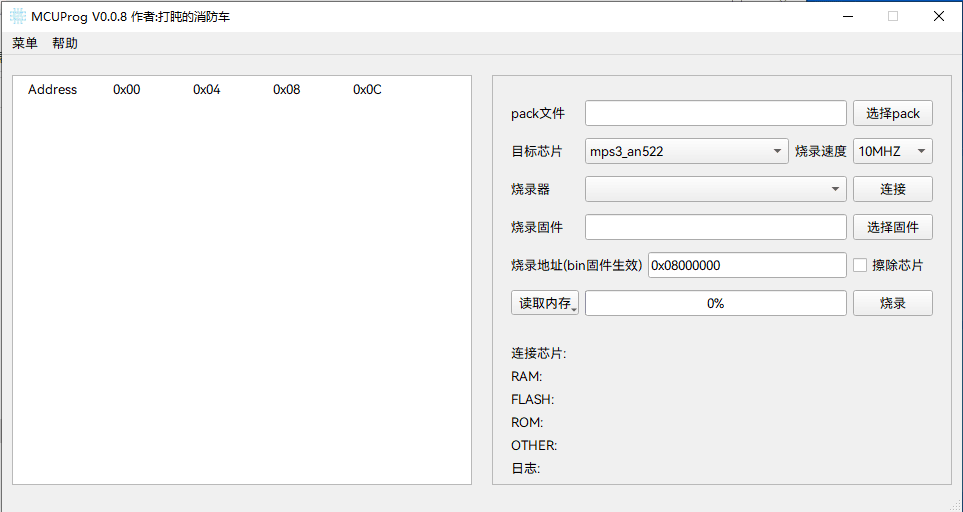

打开后主界面：

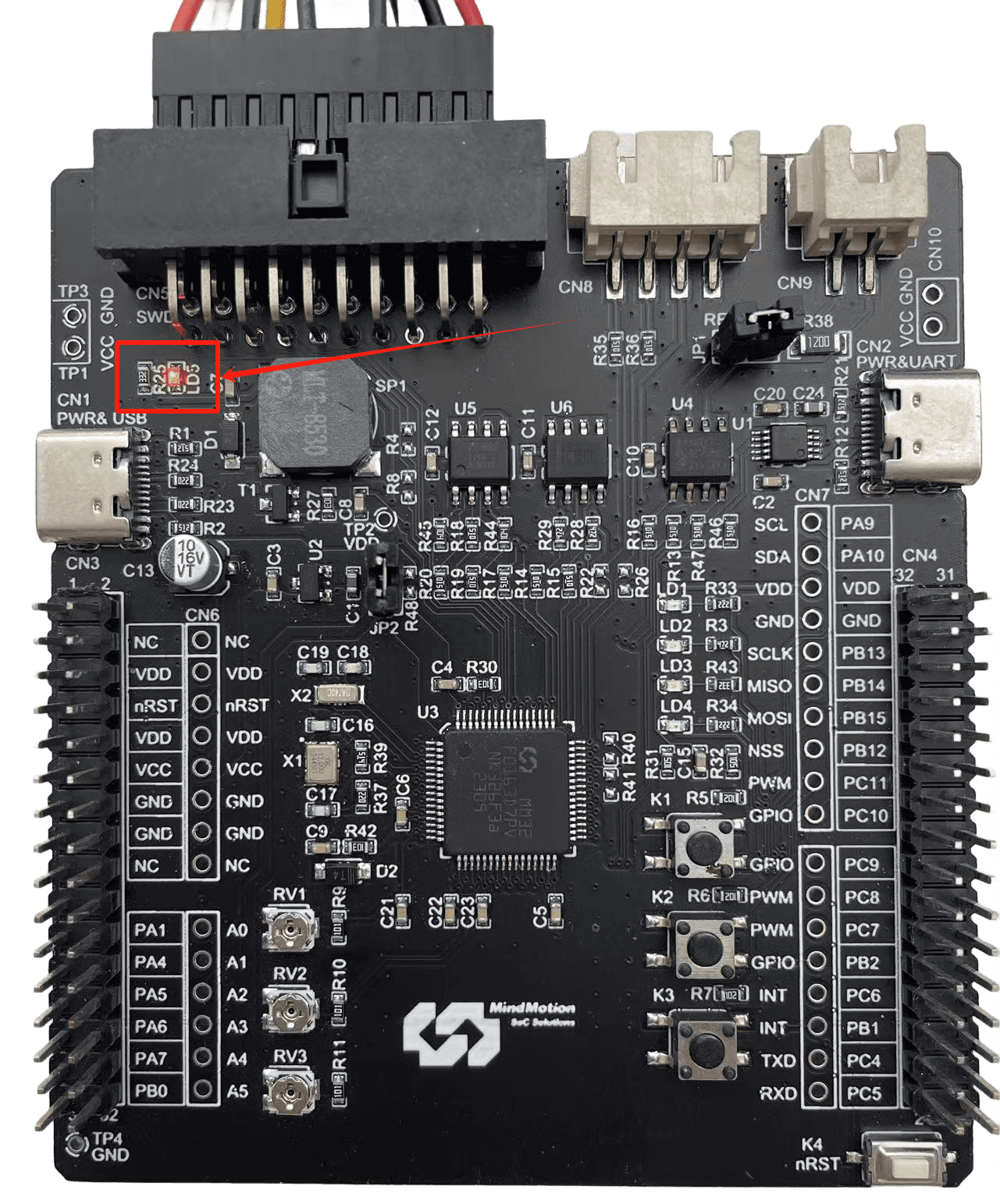

使用提供的工装 MM32LINK-MINI 连接至待烧录的 MB077 开发板的 JTAG 牛角座，连接后示意图：
此时红色 LED 灯亮，待烧录板供电正常
1.2.3 烧录软件步骤
完整步骤：
- 选择pack，选中 MB077 测试文件夹下 .pack 后缀名文件：
MindMotion.MM32F0160_DFP.1.1.1.pack - 目标芯片下拉列表中，选中"
mm32f0163d7pv" - 默认为
10MHz即可 - 烧录器确认
MM32-LINK MINI - 点击"
连接" - 选择固件，选中 MB077 测试文件夹下 .hex 后缀名文件：
MB077_MINI-F0163.hex - 烧录地址默认为
0x08000000即可 - 勾选"
擦除芯片" - 点击"

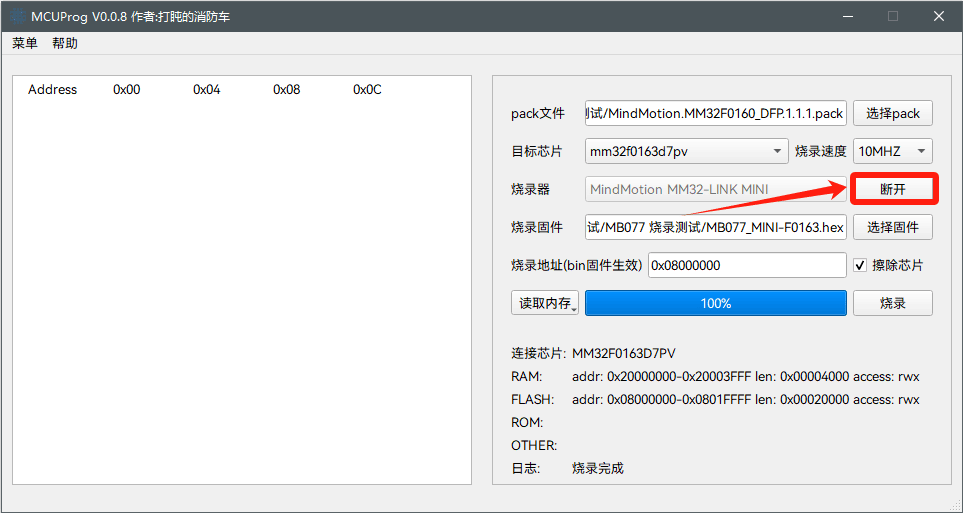

烧录" - 烧录完成后点击"
断开"，如下图所示：
2. 测试环节
2.1 准备工作

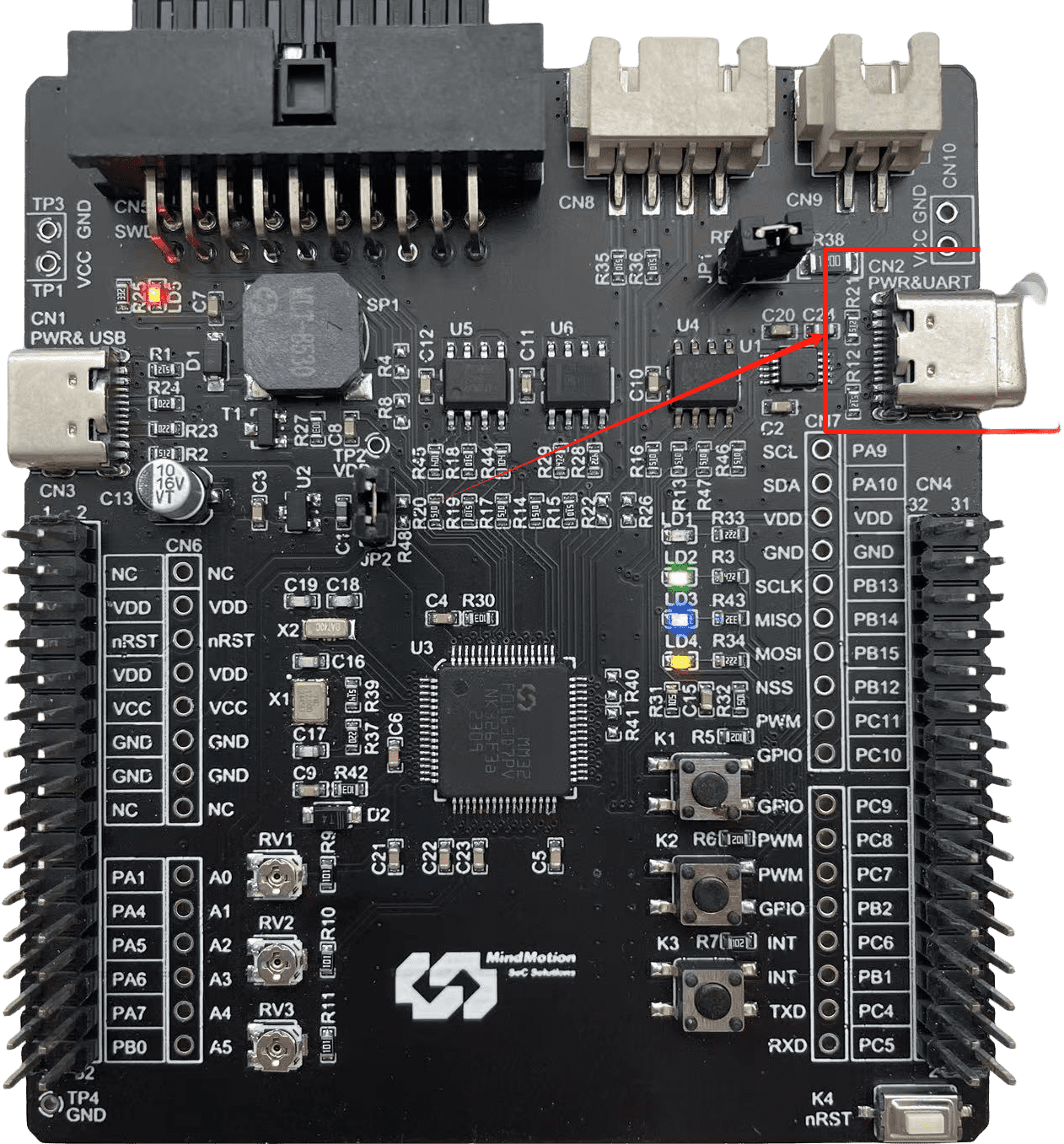

测试工装提供的 Type-C线缆 请插入MB077右侧CN2口，另一端连接电脑。
在工具文件夹 \灵动微_工厂测试\工具 下，双击打开串口助手软件：XCOM V2.0.exe，如图所示：

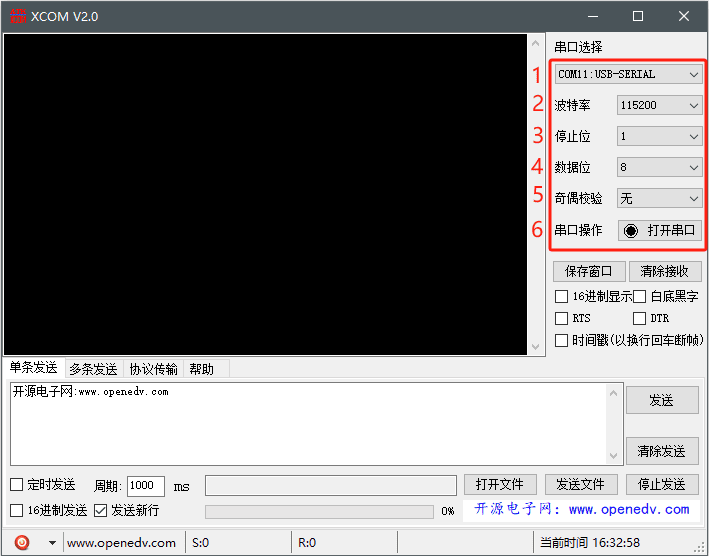

双击打开后，串口界面示意图的配置如下：
- COMx 选择：具体的

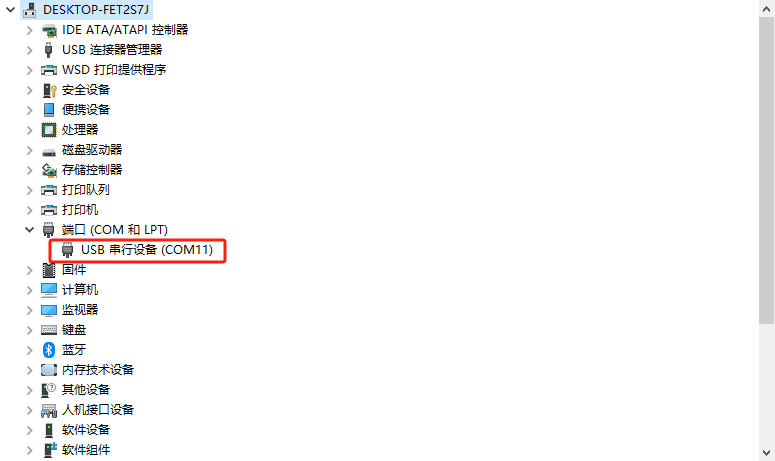

COM端口号，请在计算机-设备管理器-端口(COM和LPT)，可通过插拔USB设备，查看当前设备的端口号。如下图所示：
- 波特率：
115200 - 停止位：保持默认
1 - 数据位：保持默认
8 - 奇偶校验：
无 - 串口操作：点击
打开串口
注意：
1. 只要烧录器不重新插拔，保持当前的打开状态即可。如果后续测试串口软件没有反应，可以重新关闭打开串口。
2. 每次测试样板前，请点击"串口界面示意图"红框右下的清除接收，可以清屏。
2.2 测试步骤
- 复位：按下
K4复位按键，芯片复位并运行出厂固件 - 蜂鸣器"滴-"一声，红、绿、蓝、橙灯以流水灯效运行（检查1x蜂鸣器、4xLED）

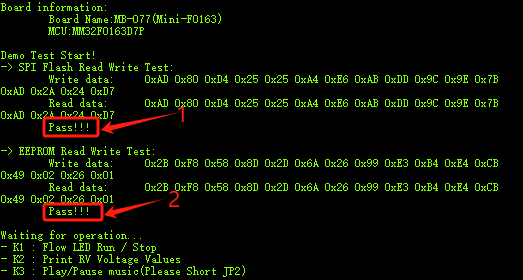

- 在打开的串口软件界面，检查图示两项信息即可：
- SPI FLASH ：Pass

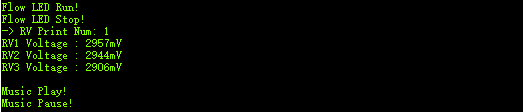

- EEPROM ：Pass - 检查 3 路按键功能
- KEY1：打开/关闭LD1-LD4流水灯
- KEY2：电位器数值输出
- KEY3：蜂鸣器播放/暂停
3. 常见问题
（暂无）
4. 测试报告
报告可包含测试时间、测试点状态、维修记录、测试结论。模板仅供参考
工单号： 批数量： 报告日期：
| 序号 | 测试时间 | 测试点1 | 测试点2 | 测试点3 | 测试点4 | 维修记录 | 结论 | 测试人 | 备注 |
|---|---|---|---|---|---|---|---|---|---|
| 1 | |||||||||
| 2 | |||||||||
| ... |
版本记录
- V1.0 @ 2024/09/01：首次发布
